Pinguino UNO - Open Source

Características principales:

• Open Source
• Programable mediante el Pinguino IDE
• Usa el mismo lenguaje de programación del Arduino
• 17 pines digitales / 5 pines analógicos / 2 pines PWM
• Mismas dimensiones del Arduino UNO
• Mismas distribución de pines digitales y analógicos del Arduino UNO
• Diodo led de prueba integrada en la tarjeta.
• Puede ser energizada por cable USB o Fuente experta 9-12V

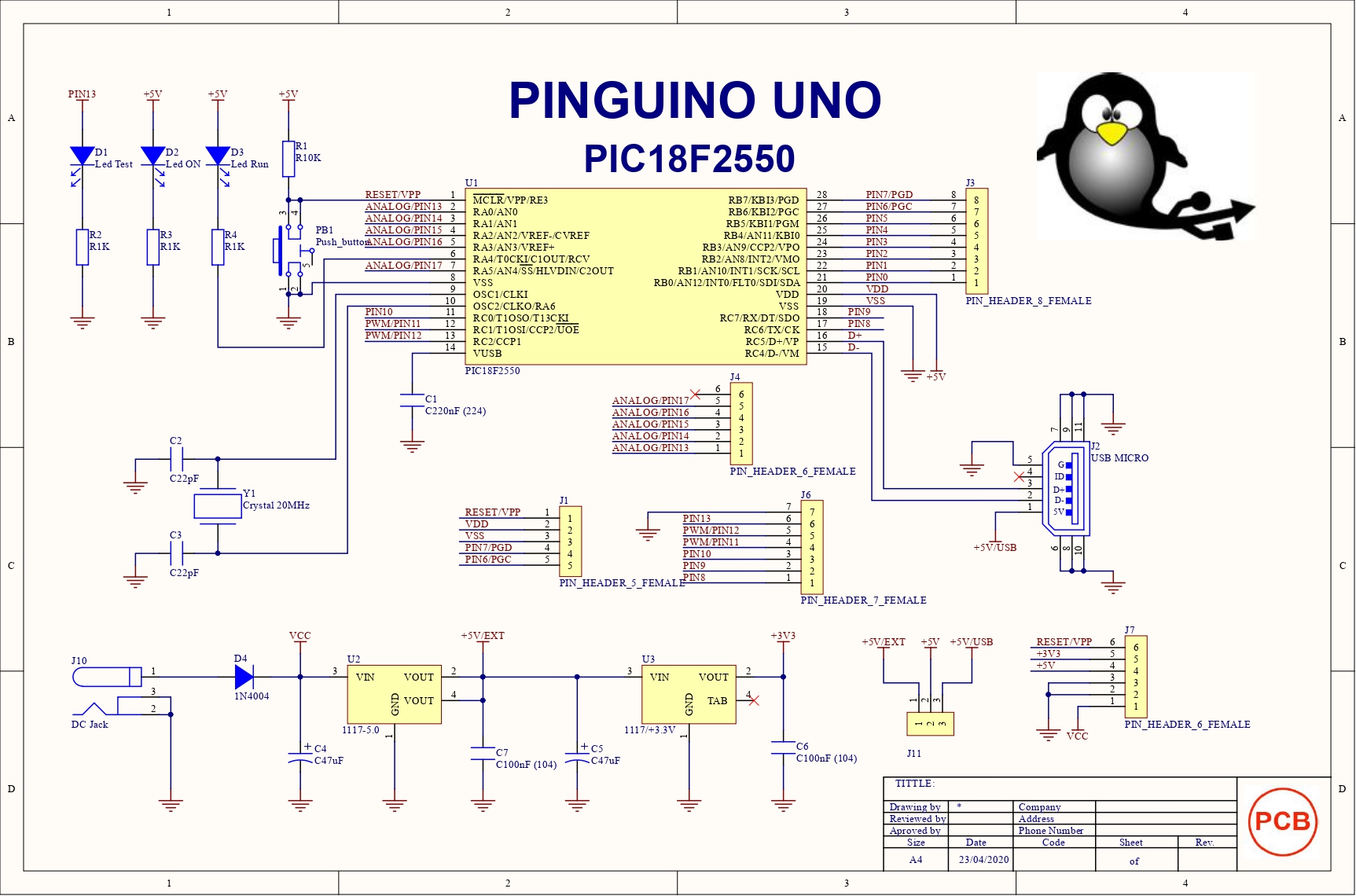

Diagrama Esquemático del Pinguino UNO

PCB File Viewer by Altium

Video Presentación

Archivos del Proyecto:

✅ JLCPCB ► https://jlcpcb.com/

🚩 Pinguino Web ► https://pinguino.cc/ 📌Archivos/Files ► https://bit.ly/2XY3VmB

📌Download Altium Designer: ►www.altium.com/yt/arduinolover
